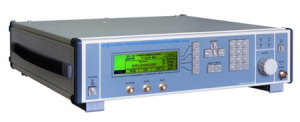

Генератор сигналов высокочастотный Г4-227

Печать

Генератор предназначен для формирования как непрерывных синусоидальных колебаний, так и сигналов с амплитудной, частотной и импульсной модуляцией в широком диапазоне частот.

Генератор способен работать как автономно, так и в составе автоматизированных измерительных систем c интерфейсами типа USB и IЕЕЕ-488 (КОП).

  • высокая точность установки частоты
  • режимы работы: НК, АМ, ИМ, ЧМ
  • внутренние и внешние источники для всех видов модуляции
  • работа с внутренним или внешним источником опорной частоты 5 или 10 МГц
  • дополнительный выход на задней панели

Наименование параметра

Значение

Диапазон частот

от 9 кГц до 6 ГГц

Дискретность перестройки частоты

1 Гц

Основная погрешность установки частоты

± 3х10-7 Гц

Диапазон установки уровня мощности выходного сигнала на основном выходе

от минус 10 до 13 дБм

Основная погрешность установки опорного уровня мощности

± (0,5 – 1,0) дБ

Нестабильность уровня мощности выходного сигнала за любой 15-минутный интервал времени

не более 0,1 дБ

Метрологические характеристики генератора в режиме работы ЧМ:



- диапазон частот модулирующего сигнала

от 1 до 100 кГц

- диапазон установки девиации частоты (с учетом значения несущей частоты)

от 12,5 до 4000 кГц

- основная погрешность установки девиации частоты

± (20 – 25)%

Метрологические характеристики генератора в режиме работы АМ:



- диапазон частот модулирующего сигнала

от 0,05 до 5,0 кГц

- диапазон установки коэффициента амплитудной модуляции

от 1 до 100 %

- основная погрешность установки коэффициента амплитудной модуляции

± (0,25М + 0,2)%

Метрологические характеристики генератора в режиме работы ИМ:



- диапазон длительности модулирующих импульсов

от 300 нс до 20 с

- диапазон периода следования модулирующих импульсов

от 340 нс до 30 с

- отличие длительности выходных ВЧ импульсов от длительности модулирующих импульсов

± 200 нс

Интервал рабочих температур

от минус 10 до 40°С

Питание от сети переменного тока

220 В, 50 Гц

Потребляемая мощность, не более

100 ВА

Габаритные размеры, мм

498х136х487

Масса, не более

13 кг
