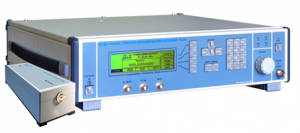

Генератор сигналов высокочастотный Г4-235, Г4-236

Печать

Генераторы предназначены для формирования как непрерывных синусоидальных колебаний, так и сигналов с амплитудной, частотной и импульсной модуляцией в широком диапазоне частот.

Cозданы на базе генератора Г4-230. Выносные преобразователи частоты расширяют диапазоны частот до 53,57 ГГц (Г4-235) и до 78,33 ГГц (Г4-236).

Генераторы способны работать как автономно, так и в составе автоматизированных измерительных систем c интерфейсами типа USB и IЕЕЕ-488 (КОП).

Высокая точность установки частоты;
Режимы работы: НК, АМ, ИМ, ЧМ;
Внутренние и внешние источники для всех видов модуляции;
Работа с внутренним или внешним источником опорной частоты 5 или 10 МГц;
Жидкокристаллический индикатор;
Дополнительный ВЧ выход на задней панели базового блока.



Наименование параметра

Значение

Диапазон частот на выходе базового блока

от 5 до 20 ГГц

Диапазон частот на выходе преобразователя частоты (Г4-235)

от 37,5 до 53,57 ГГц

Диапазон частот на выходе преобразователя частоты (Г4-236)

от 53,57 до 78,33 ГГц

Дискретность перестройки частоты

0,001 Гц

Основная погрешность установки частоты

± 3х10-7 Гц

Диапазон установки уровня мощности сигнала на выходе базового блока

от минус 110 до 13 дБм

Диапазон установки уровня мощности сигнала на выходе преобразователя частоты (Г4-235)

от 0 до 13 дБм

Диапазон установки уровня мощности сигнала на выходе преобразователя частоты (Г4-236)

от 0 до 10 дБм

Основная погрешность установки опорного уровня мощности

± (1,0 – 2,5) дБ

Метрологические характеристики генератора в режиме работы ЧМ:



- диапазон частот модулирующего сигнала

от 1 Гц до 20 кГц

- диапазон установки девиации частоты (с учетом значения несущей частоты)

от 1 Гц до 200 кГц

- основная погрешность установки девиации частоты

± (5 – 18)%

Метрологические характеристики генератора в режиме работы АМ:



- диапазон частот модулирующего сигнала

от 0,05 до 5,0 кГц

- диапазон установки коэффициента амплитудной модуляции

от 1 до 50 %

- основная погрешность установки коэффициента амплитудной модуляции

± (0,15М + 0,2)%

Метрологические характеристики генератора в режиме работы ИМ:



- диапазон длительности модулирующих импульсов

от 100 нс до 20 с

- диапазон периода следования модулирующих импульсов

от 140 нс до 30 с

- отличие длительности выходных ВЧ импульсов от длительности модулирующих импульсов

± 100 нс

Интервал рабочих температур

от 5°С до 40°С

Питание от сети переменного тока

220 В, 50 Гц

Потребляемая мощность, не более

150 ВА

Габаритные размеры, мм

498х136х487

Масса, не более

20 кг

Описание Генератор сигналов высокочастотный Г4-235 Г4-236 Скачать
