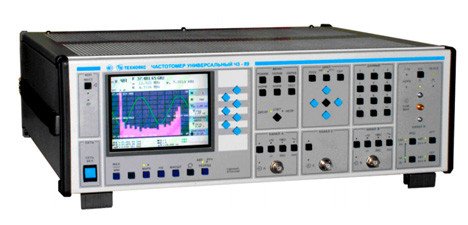

Частотомер универсальный Ч3-89

Печать
Категория: Частотомеры

Частотомер предназначен для измерения и периода непрерывных синусоидальных, импульсных сигналов, длительности, частоты видео фронта, спада импульсов, временных интервалов, счета числа событий на установленном интервале времени, а также анализа частотно-временных параметров непрерывных сигналов с АМ, ЧМ, ИМ в диапазоне частот до 37,5 ГГц, разности фаз двух синхронных синусоидальных сигналов.

Частотомер способен работать как автономно, так и в составе автоматизированных измерительных систем с интерфейсами типа USВ или RS-232.

  • широкий диапазон частот
  • высокая разрешающая способность
  • автоматизация процесса измерения
  • автоматическая и ручная установка уровня запуска
  • статистическая обработка результатов измерений
  • высокие эргономические и эксплуатационные показатели

Наименование параметра

Значение

Частота и период синусоидальных сигналов (входы А, В)

0,001 Гц - 150 МГц

Частота видеоимпульсных сигналов (входы А, В)

0,001 Гц - 100 МГц

Частота непрерывных синусоидальных колебаний (вход С)

(0,1 - 1) ГГц

Частота непрерывных синусоидальных колебаний (вход D)

(1 - 37,5) ГГц

Несущая частота непрерывного сигнала с частотной модуляцией (ЧМ) (вход D)

Fн = (1 - 18) ГГц, Ем = 100 Гц-100 кГц; девиация

частоты от 10 кГц до 10 МГц

Несущая частота непрерывного сигнала с амплитудной модуляцией (АМ) (вход D)

Fн = (1 - 18) ГГц, Ем = 100 Гц - 100 кГц;

коэффициент АМ до 100%

Несущая частота непрерывной радиоимпульсной последовательности (ИМ) сигнала (вход D)

Fн = (1-37,5) ГГц, т от 0,15 мкс до 1мс, Есл

от 100 Гц до 3 МГц, ^ от 2 до 103

Длительность импульсов

10 нс – 0,1 с

Временной интервал

от 0 до 10 с

Длительность фронта, спада импульсов

5 нс - 100 мкс

Разность фаз двух синхронных синусоидальных сигналов

от минус 360° до 360°

Погрешность измерения разности фаз двух синхронных синусоидальных сигналов

±0,36° (от 1 кГц до 1 МГц)

±3,6° (выше 1 МГц)

Уровень входного сигнала:

•    для синусоидального сигнала (входы А, В)

(0,03 - 7,0) В

•    для видеоимпульсного сигнала (входы А, В)

(0,1 - 10,0) В

•    для синусоидального сигнала (вход С)

(0,03 - 1,0) В

•    для синусоидальных и ИМ сигналов (вход D)

10 мкВт (от 1 до 8 ГГц);

40 мкВт (св. 8 до 18 ГГц);

50 мкВт (св. 18 до 37,5 ГГц).

Номинальное значение частоты опорного кварцевого генератора

10 МГц

Относительная погрешность по частоте кварцевого генератора, не более

± 2х10-7 за 12 месяцев

Интервал рабочих температур

от 5 до 40°С

Питание от сети переменного тока

220 В, 50 Гц

Потребляемая мощность, не более

00 ВА

Габаритные размеры, мм

496x173,5x459

Масса, не более

16 кг
