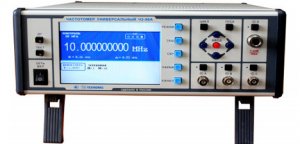

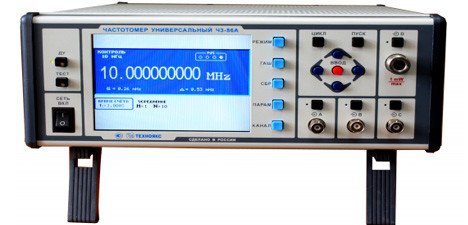

Частотомер универсальный Ч3-86А

Печать
Категория: Частотомеры

Частотомер предназначен для измерения частоты (периода) непрерывных синусоидальных и видеоимпульсных сигналов, временных  параметров импульсных сигналов (длительности, периода следования, длительности фронта и спада импульса) интервалов времени, отношения частот двух сигналов и счёта колебаний, частоты непрерывных колебаний и несущей частоты радиоимпульсных сигналов вдиапазоне СВЧ, разности фаз между двумя синхронными синусоидальными сигналами.

Частотомер способен работать как автономно, так и в составе автоматизированных измерительных систем с интерфейсом типа USВ, RS-232 или IЕEЕ-488 (КОП).

Основные свойства

  • широкий диапазон частот
  • высокая разрешающая способность
  • автоматизация процесса измерения
  • автоматическая и ручная установка уровня запуска
  • статистическая обработка результатов измерений
  • жесткие условия эксплуатации



Наименование параметра

Значение

Частота и период синусоидальных и видеоимпульсных сигналов (вход А)

0,005 Гц - 100 МГц

Частота синусоидальных и видеоимпульсных сигналов (вход В)

0,01 Гц - 100 МГц

Частота непрерывных синусоидальных колебаний (вход С)

(0,1 - 1) ГГц

Частота непрерывных синусоидальных колебаний (вход D)

(0,6 - 17,85) ГГц

Длительность импульсов

10 нс - 10000 с

Длительность фронта, спада импульсов

5 нс - 100 мкс

Временной интервал

от 0 до 10000 с

Отношение частот двух сигналов

до 109

Среднее значение несущей частоты импульсно-модулированного (ИМ) сигнала (вход D)

(0,6 - 17,85) ГГц

Разрешающая способность измерения частоты

2х10-10 с/Гсч

Разность фаз двух синхронных синусоидальных сигналов

от минус 180° до 180°

Погрешность измерения разности фаз двух синхронных синусоидальных сигналов

±0,36° (от 1 кГц до 1 МГц)

±3,6° (выше 1 МГц)

Уровень входного сигнала:

•    для синусоидального сигнала (входы А, В)

(0,03 - 7,0) В

•    для видеоимпульсного сигнала (входы А, В)

(0,1 - 10,0) В

•    для синусоидального сигнала (вход С)

(0,03 - 1,0) В

•    для синусоидального и ИМ сигналов (вход D)

30 мкВт - 5 мВт

Входное сопротивление

•    входы А, В

(50±2,5) Ом; (1±0,1) МОм/100 пФ

•    входы С, D

(50±2,5) Ом

Номинальное значение частоты опорного кварцевого генератора

10 МГц

Относительная погрешность по частоте кварцевого генератора, не более

± 2х10-7 за 12 месяцев

Интервал рабочих температур

от минус 10 до 50°С

Питание от сети переменного тока

220 В, 50 Гц; 220 В, 400 Гц

Потребляемая мощность, не более

50 ВА

Габаритные размеры, мм

307x137x436,5

Масса, не более

7,5 кг
