Калибратор переменного напряжения Н5-5А

Печать
Категория: Калибраторы

Калибратор переменного напряжения Н5-5А предназначен для калибровки и поверки вольтметров и измерителей мощности, а также для испытаний и поверки широкого круга высокочастотной измерительной аппаратуры: ступенчатых аттенюаторов, анализаторов спектра, частотомеров, измерителей амплитудно-частотных характеристик и других средств измерений.

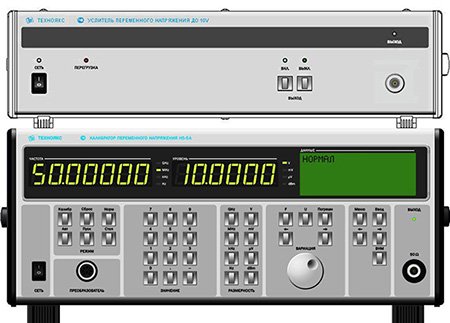

Калибратор состоит из 2-х блоков: калибратора и усилителя переменного высокочастотного напряжения.

Н5-5А может применяться как самостоятельно, так и в составе автоматизированных измерительных систем при работе с управлением от ПК через интерфейсы USB, RS-232, IEEE-488 (КОП).

Основные свойства

Расширенные частотный и динамический диапазоны;

Удобное меню программного выбора команд и панель управления с функциональными клавишами переключения режимов работы;

Автоматический расчет погрешностей исследуемого устройства;

Калибровка по внешним мерам с передней панели или автоматически в составе АИС;

Автотестирование.

Наименование параметра

Значение

Диапазоны воспроизведения переменного электрического напряжения в диапазоне частот:



- от 10 Гц до 1 МГц

от 3 мкВ до 3 В

- свыше 1 МГц до 100 МГц

от 3 мкВ до 10 В
- свыше 100 МГц до 2000 МГц от 100 мкВ до 10 В

Погрешности воспроизведения переменного электрического напряжения в диапазоне частот:


- от 10 Гц до 100 кГц ± (0,066 – 0,35) %
- свыше 100 кГц до 1 МГц ± (0,46 – 2,05) %
- свыше 1 МГц до 10 МГц ± (0,61 – 2,05) %
- свыше 10 МГц до 100 МГц ± (0,86 – 2,05) %
- свыше 100 МГц до 700 МГц ± (1,5 – 6,4) %
- свыше 700 МГц до 2000 МГц ± (4,3 –10,0) %

Общие характеристики:



Интервал рабочих температур

от 5 до 40°С
Относительная влажность воздуха до 95 % при температуре до 30 ºС

Питание от сети переменного тока

от 198 до 242 В
частотой (50 ± 1) Гц

Мощность, потребляемая калибратором, не более

180 ВА
Мощность, потребляемая усилителем, не более 220 В·А

Габаритные размеры, мм

495×411×217
Габаритные размеры, мм 488×393×131

Масса, не более

24 кг
Масса, не более 13 кг
