Калибратор универсальный Н4-24

Печать
Категория: Калибраторы

Калибратор предназначен для воспроизведения постоянного и переменного (в диапазоне частот от 10 Гц до 1 МГц) электрического напряжения, силы постоянного и переменного (в диапазоне частот от 10 Гц до 10 кГц) электрического тока, электрического сопротивления.

Основная область применения калибратора – поверка (калибровка) средств измерений электрического напряжения, силы электрического тока и электрического сопротивления.

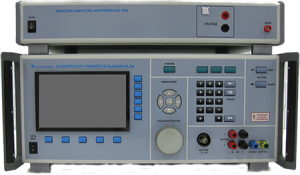

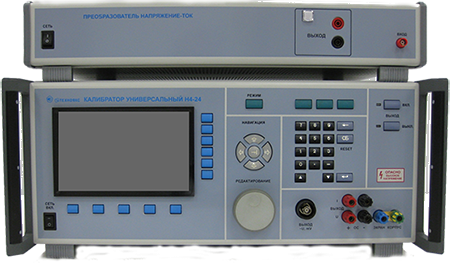

Конструктивно калибратор состоит из двух переносных блоков: калибратора универсального Н4-24 и преобразователя напряжение-ток.

Калибратор способен работать как автономно, так и в составе автоматизированных измерительных систем c интерфейсами типа USB (тип B), RS-232 (9pin-F), LAN (Ethernet) и IEEE-488.

Расширенные частотный и динамический диапазоны;
Удобное меню программного выбора команд и панель управления с функциональными клавишами переключения режимов работы;
Сенсорное управление работой калибратора
Автоматический расчет погрешностей исследуемого средства измерений;
Автотестирование.



Наименование параметра

Значение

Диапазоны воспроизведения электрических величин:



- постоянное электрическое напряжение

от 0 до 1050 В

- переменное электрическое напряжение в диапазоне частот от 10 Гц до 70 кГц

от 0,9 мВ до 1050 В

- переменное электрическое напряжение в диапазоне частот от 10 Гц до 100 кГц

от 0,9 мВ до 750 В

- переменное электрическое напряжение в диапазоне частот от 10 Гц до 1 МГц

от 0,9 мВ до 110 В

- сила постоянного электрического тока

от 0 до 21 А

- сила переменного электрического тока в диапазоне частот от 10 Гц до 10 кГц

от 0,9 мкА до 21 А

- электрическое сопротивление

1, 10, 100 Ом, 1,10,100 кОм, 1,10,100 МОм

Погрешности воспроизведения электрических величин:



- постоянное электрическое напряжение

± (0,0006 – 0,003)от U + (0,0001 – 0,0008)от Uп

- переменное электрическое напряжение в диапазоне частот от 10 Гц до 1 МГц

± (0,008 – 0,4)от U + (0,002 – 0,04)от Uп

- сила постоянного электрического тока

± (0,004 – 0,08)от I + (0,001 – 0,05)от Iп

- сила переменного электрического тока в диапазоне частот от 10 Гц до 10 кГц

± (0,015 – 0,1)от I + (0,01 – 0,02)от Iп

- электрическое сопротивление

± (0,002 – 0,05)%

Общие характеристики:



Интервал рабочих температур

от 5 до 40°С

Питание от сети переменного тока

220 В, 50 Гц

Потребляемая мощность, не более

- для калибратора

- для преобразователя напряжение-ток

500 ВА

350 В·А

Габаритные размеры (Д х Ш х В), мм, не более

- для калибратора

- для преобразователя напряжение-ток

590 х 490 х 219

389 х 489 х 97

Масса, не более

- для калибратора

- для преобразователя напряжение-ток



37,5 кг

9 кг
