Поверочный модуль ПМ-3

Печать
Категория: Поверочные модули

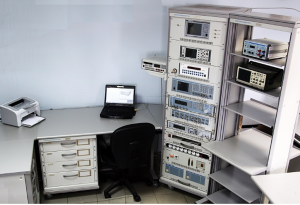

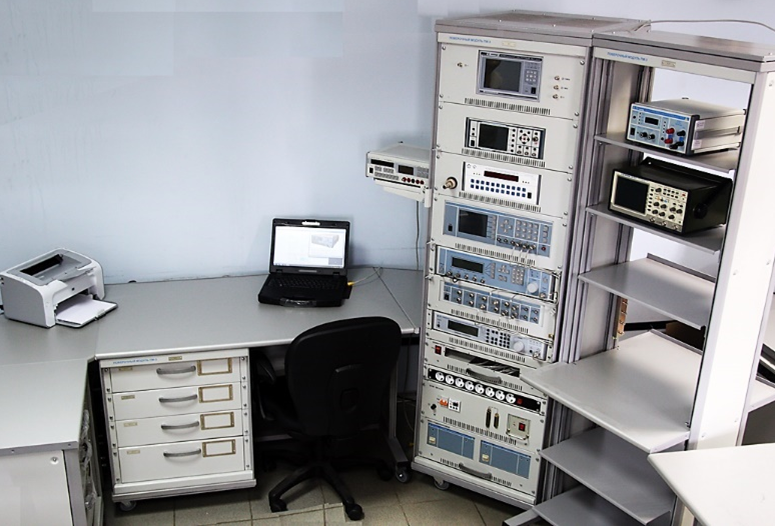

ПМ-3 — автоматизированное рабочее место поверки частотомеров электронно-счетных вида Ч3, ком-параторов частотных вида Ч7, блоков частотных вида Я3Ч в диапазоне частот от 0,001 Гц до 17,85 ГГц.

Состав поверочного модуля ПМ-3:

  • Компаратор частотный ЧК7-1011;
  • Частотомер универсальный Ч3-86А;
  • Вольтметр универсальный В7-79;
  • Ваттметр поглощаемой мощности М3-108-2;
  • Генератор сигналов высокочастотный Г4-229;
  • Генератор сигналов высокочастотный Г4-230;
  • Генератор испытательных импульсов Г9-1А;
  • Осциллограф С1-177;
  • Источник постоянного тока Б5-79/1;
  • Электронный коммутатор ВЧ сигналов;
  • Источник переменного тока Б2-7 (2 шт.);
  • ПК, принтер;
  • Базовые несущие конструкции (БНК).

Наименование параметра

Значение

Диапазоны измерения частотно-временных параметров сигналов:

Частота непрерывных колебаний

от 0,005 Гц до 17,85 ГГц

Частота следования импульсов

от 0,01 Гц до 100 МГц

Несущая частота ИМ сигнала

от 100 МГц до 17,85 ГГц

Длительность импульса

от 10 нс до 1000 с

Временной интервал

от 0 до 1000 с

Номинальные значения частоты исследуемых сигналов

2,048; 5,0; 10,0; 10,24 МГц

Погрешности измерения частотно-временных параметров сигналов:

Частота непрерывных колебаний

± (2,4·10-10 - 4·10-3)

Частота следования импульсов

± (2·10-7 - 2·10-3)

Несущая частота ИМ сигнала

± 2·10-7

Длительность импульса

± (1 - 200) нс

Временной интервал

± (1 - 200) нс

Относительное отклонение частоты исследуемого сигнала от опорной частоты

± (5·10-13 - 2·10-12)

Частота непрерывных колебаний

± (3·10-11 – 1,1·10-5)

Частота следования импульсов

± (2·10-11 – 6·10-5)

Несущая частота ИМ сигнала

± (3·10-11 – 1,1·10-5)

Длительность импульса

± (1·10-8 – 7,2·10-4)

Временной интервал

± (2·10-10 – 7,2·10-4)

Номинальные значения частоты опорного сигнала

± (2·10-11 – 2,4·10-10)

Общие технические характеристики:



Площадь, занимаемая модулем

8 – 12 м2

Масса, не более

327 кг

Напряжение электропитания

от 198 до 242 В
частотой (50 ± 0,5) Гц

Потребляемая мощность, не более

2400 ВА
