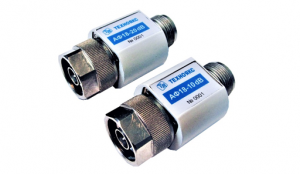

Аттенюаторы фиксированные на канал 7/3,04 мм

Печать

Аттенюаторы фиксированные (АФ) предназначены для калиброванного ослабления мощности сигнала в диапазоне частот от 0 до 18 ГГц (канал 7/3,04 мм).

Применяются для широкополосного согласования
и развязки функциональных узлов и СВЧ-блоков радиоаппаратуры.

Основные свойства

  • Широкий диапазон частот;
  • Малые значения КСВН.

Условия эксплуатации

  • Интервал рабочих температур от минус 10 до 50 ºС;
  • Относительная влажность воздуха до 98 % при температуре 25 ºС.

Модель

Номинальное ослабление, дБ

Погрешность ослабления, дБ

КСВН

Диапазон
частот, ГГц

Входная мощность, Вт

Тип коаксиальных соединителей (по ГОСТ РВ 51914-2002)

АФ18-6дБ

6

± 1,0

1,4

0-18

1

IIIВ-IIIP

АФ18-10дБ

10

± 1,0

1,4

0-18

1

IIIВ-IIIP

АФ18-20дБ

20

± 1,0

1,4

0-18

1

IIIВ-IIIP

АФ18-30дБ

30

± 1,5

1,4

0-18

1

IIIВ-IIIP
